Transmission et transformation des mouvements

Les transmissions mécaniques

Le démontage et l'observation de certains mécanismes nous a fait découvrir plusieurs façons de produire, de supporter, de transmettre ou de transformer un mouvement. Les images ci-dessous illustrent les principaux organes de transmission employés. En vous aidant des tableaux en bas de page, retrouvez le nom et la catégorie de chacun des éléments:

	translations	rotations
support de mouvement	chariot, roue, câble, chaîne, rails, glissière, coulisseau, guide, tringle.	gonds, pivots, coussinets, roulements à billes
transmission de mouvement par lien rigide	tige, levier, bielle, attache	arbre de transmission, friction, roues dentées
transmission de mouvement par lien flexible	câble, courroie, chaîne,	joint souple, joint de cardan, courroie, chaîne
démultiplication, réduction	levier, palan, crémaillère, vis + écrou	courroie, roues dentées, vis sans fin
transformations...	...d'une rotation en translation: roue sur support, tambour et câble, chaîne, chenille, arbre à came + tige, vilebrequin + bielle, vis + écrou, fluides: hélice	...d'une translation en rotation: support sur roue, câble sur tambour, courroie, chaîne, manivelle, bielle sur vilebrequin, écrou + vis, fluides: turbine

Transmission par joint souple La pièce intermédiaire en caoutchouc absorbe les vibrations et autorise un certain désalignement des deux arbres.

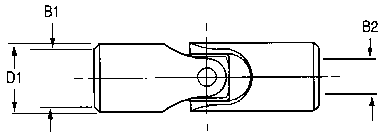

Transmission par joint de Cardan La pièce centrale articulée autorise un angle important entre les deux arbres. Voir les animations

	Transmission par courroie ou par chaîne Lien flexible en mouvement continu. La vitesse de rotation dépend du rapport des diamètres des poulies. Le sens de rotation est le même pour les deux poulies.

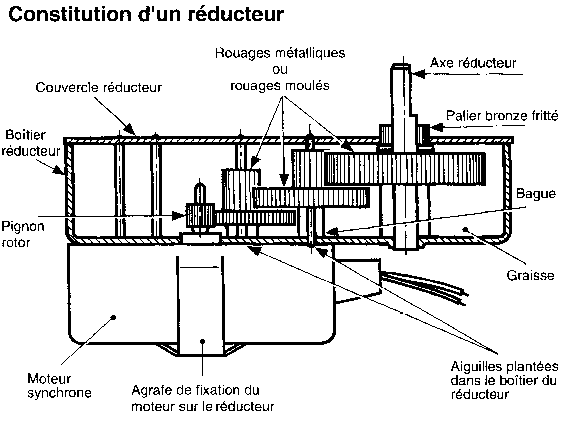

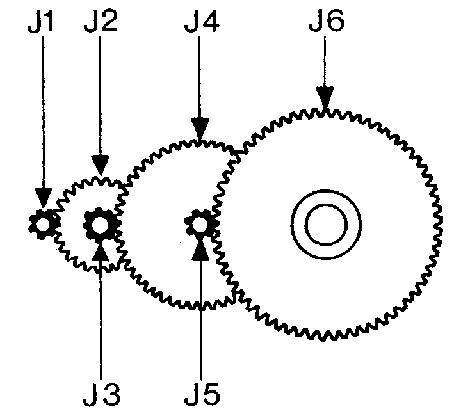

	Transmission par roues dentées (engrenage) Lien rigide en mouvement continu Le sens de rotation s'inverse d'une roue à l'autre. Le pignon d'attaque doit effectuer plusieurs tours pour un seul de la grande roue, c'est pourquoi on appelle ce montage un réducteur. De J1 à J6, la vitesse est réduite mais le couple est accru (le couple = la force). Voir les animations


	Vis-sans-fin Transmission par roue dentée et vis tangente (on passe d'une rotation à une autre rotation). Voir les animations

	Crémaillère Transformation d'un mouvement de rotation en mouvement de translation et inversement Voir les animations

	Système vis + écrou En tournant, la vis déplace l'écrou à droite ou à gauche selon le sens de rotation. Ce système développe une grande force, on l'emploie notamment pour les étaux, les serre-joints, les vérins à vis, les crics, sans oublier le serrage par boulon. On passe d'un mouvement de rotation à un mouvement de translation. L'inverse est possible, à condition que le pas de la vis soit suffisamment long.

Merci aux établissements HPC Engrenages, Crouzet, Fogex et Service Roulements pour les images et les schémas mis à notre disposition.
